Nabízíme zkoušky dávkování sypkých materiálů mikrodávkovačem MBH042

Nově nabízíme možnost testovat dávkování různých sypkých materiálů (netoxické, neagresivní) mikrodávkovačem MBH042 u nás, případně u zákazníka.

Primárně je tato nabídka určená zákazníkům, kteří mají zájem o dávkování různých sypkých materiálů a chtějí ověřit vhodnost zařízení před jeho objednáním.

Během testování lze ověřit:

tekutost materiálu, respektive koeficient zaplnění u různých typů dávkovacích nástrojů. Ověří se tím vhodnost zařízení (k dispozici jsou 3 typy dávkovacích nástrojů)

součásti testovacího zařízení je navažovací váha s tenzometrem do 6.000 g. Lze tedy ověřit přesnost jednotlivých dávek s různými typy šnekovnic

čas navažování

Každý materiál má své specifické vlastnosti, které mají vliv na tekutost a tedy i na kvalitu dávkování.

Tělo mikrodávkovače je vyrobeno z nerezové oceli AISI316L, převod je 1:20.

Řízení zajišťuje PLC LOGO! SIEMENS + frekvenční měnič. Kompletní napájení je na 230 V 50 Hz - elektromotor dávkování 180 W (u tohoto testovacího zařízení).

Reálné výkony zařízení v závislosti na typu dávkovacích nástrojů jsou v rozsahu 22,5 - 40 l/h (při 50 Hz při 75% zaplnění dávkovacího nástroje).

Zvolí se požadovaná hmotnost dávky- např. 50 g, 150 g, 500 g, max.1.000 g, případně po překalibrovaní 1.000 g - 6.000 g a spustí se dávkování.

Mikrodávkovač automaticky nadávkuje zadanou hmotnost.

Přesnost je závislá na řízení, okolních podmínkách, vlastnostech materiálu, atd.

V našem případě proběhly testy na hladké mouce a cukru krupici, kde byla přesnost u malé dávky tj. 50 g do 2%, u 500 g byla přesnost 0,2% v závislosti na použitém dávkovacím nástroji, předstihu, frekvenci.

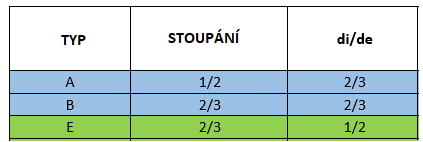

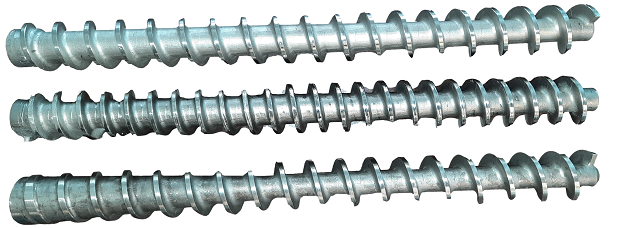

Dávkovací nástroje:

4A- stoupání 15 mm

4B- stoupání 20 mm

4E- stoupání 20 mm - kuželová vnitřní hřídel

U tohoto typu dávkovače MBH042 je maximální velikost zrna 1,5 mm (další velikosti mikrodávkovačů: MBH026 - max. 0,8 mm; MBH060- max. 3 mm; MBH076-max. 3,5 mm).

V případě zájmu lze dodat jak celé zařízení - mikrodávkovač MBH + násypka + víko, tak i váhu s uvedeným autonomním řízením (pro menší aplikace).

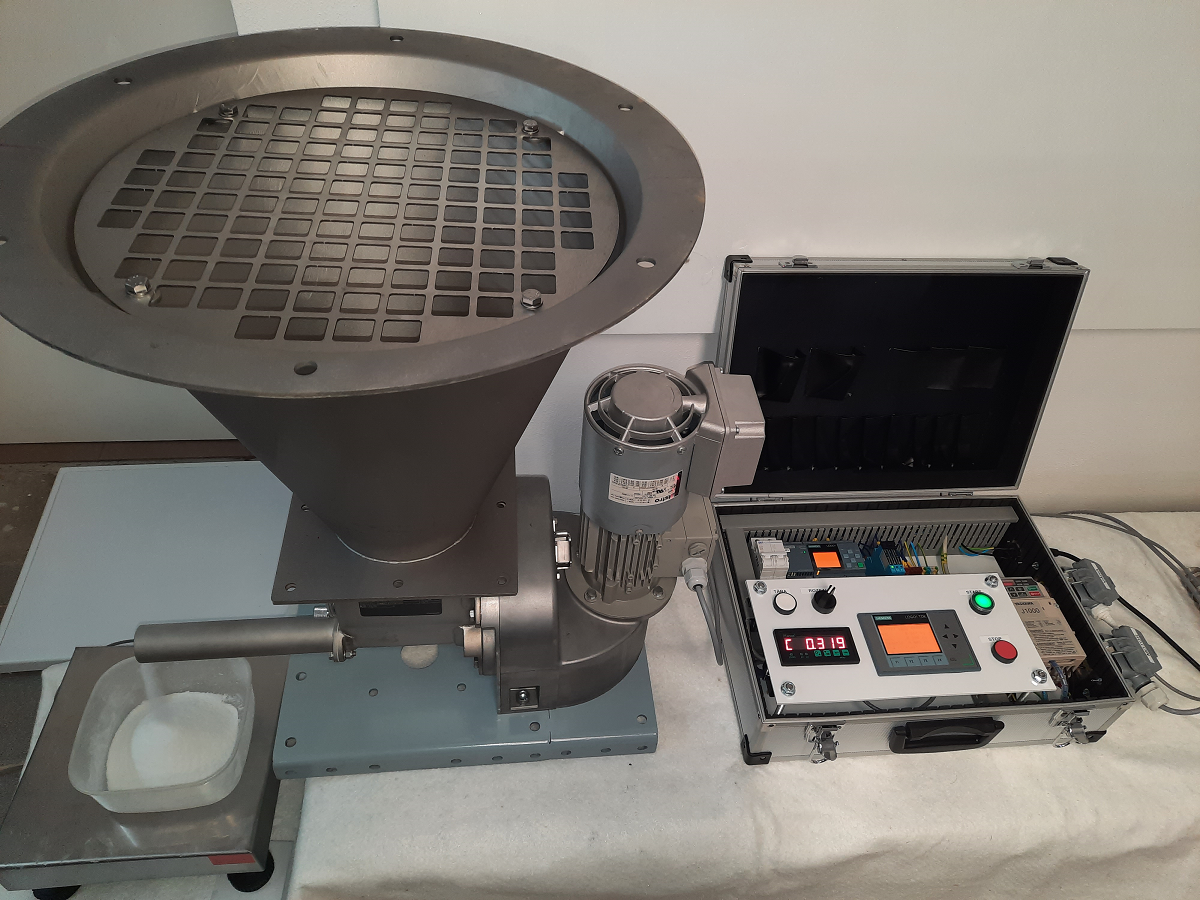

Mikrodávkovač MBH042 + kruhová násypka - na pravé straně je autonomní řízení

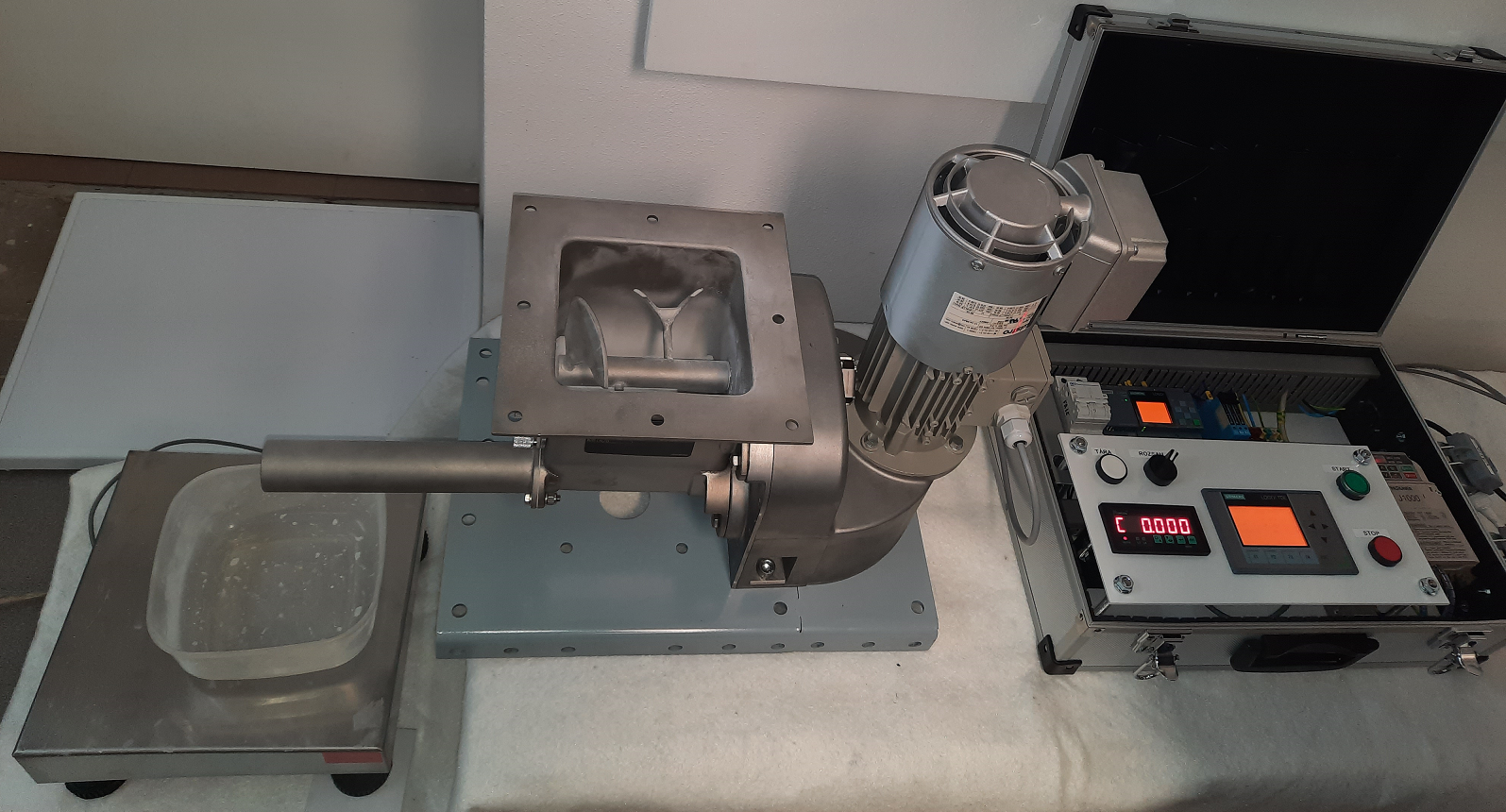

Mikrodávkovač MBH042 bez násypky:

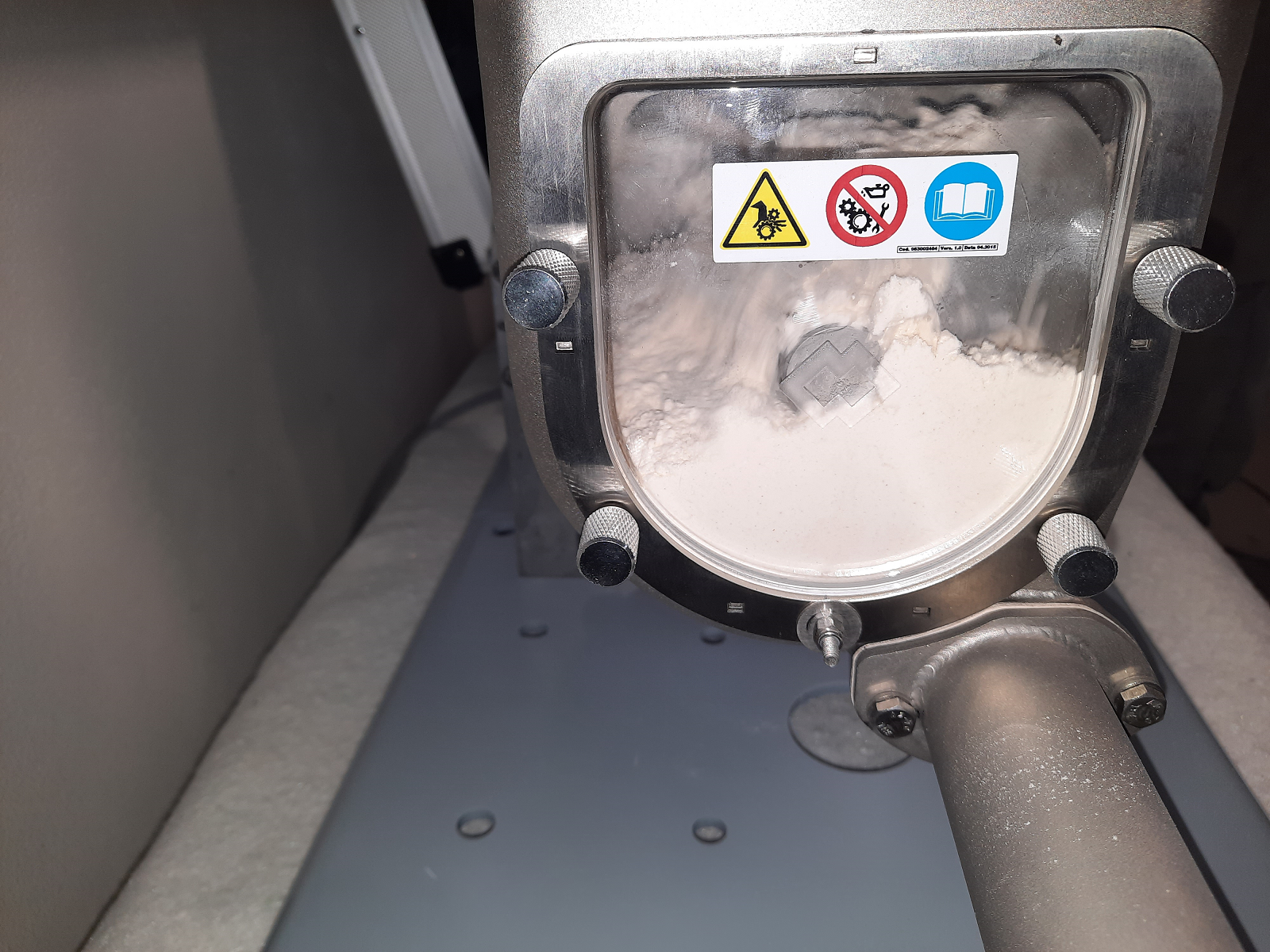

Průzor do mikrodávkovače MBH042:

Níže uvádíme výsledky z testování dvou typů rozlišných materiálu a to hladké mouky a cukr krupice.

Materiál
4A - dávkovací nástroj =15 mm
4B - dávkovací nástroj - P=20 mm
4E - dávkovací nástroj - P=20 mm, kužel

POŽADOVANÁ / NAVÁŽENÁ
POŽDOVANÁ / NAVÁŽENÁ
POŽADOVANÁ / NAVÁŽENÁ

CUKR KRUPICE
50 g / 50 g
150 g / 149 g
500 g / 501 g
50 g / 51 g
150 g /151 g
500 g / 500 g
50 g / 50 g
150 g / 151 g
500 g / 499 g

HLADKÁ MOUKA
25 g / 25 g
50 g / 50 g
150 g / 149 g
500 g / 500 g
50 g / 49 g
100 g / 100 g
150 g / 151 g
500 g / 500 g
50 g / 51g
150 g / 149 g
500 g / 499 g

* U navážených hodnot, které jsou stejné jako požadované může být výsledek např. 49,5 g (zobrazují se pouze 3 místa za čárkou).

Cukr krupice - požadovaná dávka: 50 g (dávkovací nástroj 4A, frekvence 50 Hz, dovážení 13 Hz):

Cukr krupice - požadovaná dávka: 500 g (dávkovací nástroj 4A, frekvence 70 Hz, dovážení 7 Hz):

Hladká mouka - požadovaná dávka: 50 g (dávkovací nástroj 4A, frekvence 70 Hz, dovážení 7 Hz):

Hladká mouka - požadovaná dávka: 100 g (dávkovací nástroj 4B, frekvence 70 Hz, dovážení 7 Hz):

V případě zájmu nás neváhejte kontaktovat: jiri.milata@has.cz; +420 733 535 643, Jiří MILATA

Tým HAS CZ
