KCS - bezpeč. systém pro ochranu sil při plnění

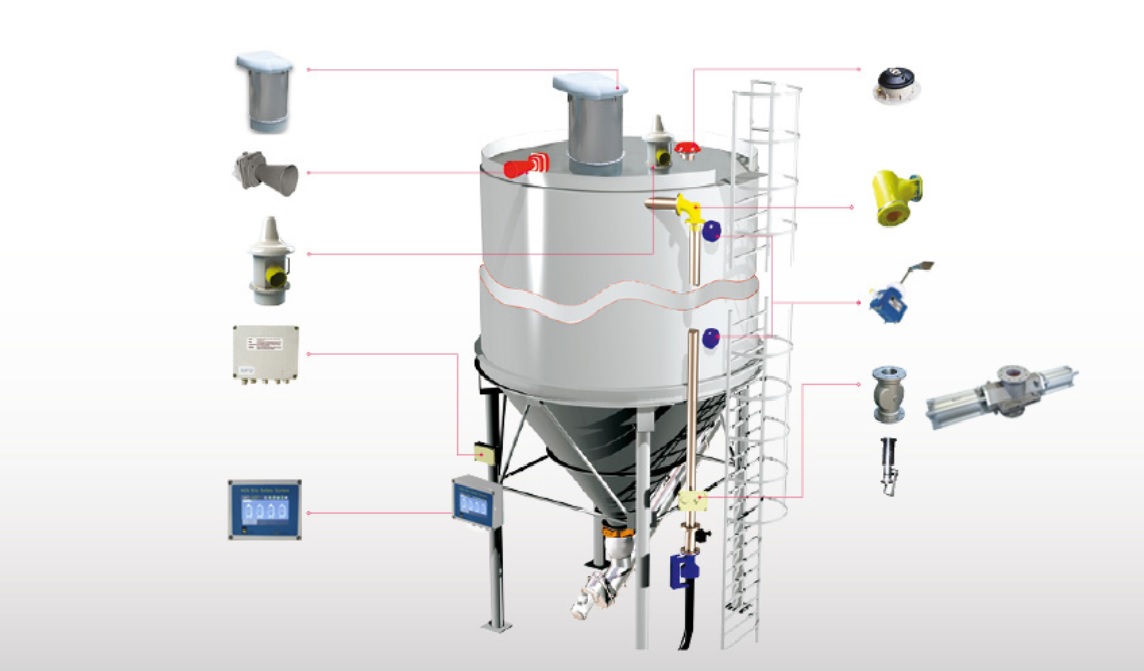

Bezpečnostní systém sil KCS se skládá z centrálního elektronického monitorovacího a řídicího panelu, který umožňuje řízení a kontrolu několika sil, a ze sady komponentů pro jednotlivá sila.

V základním provedení sada obsahuje jeden napájecí rozvaděč pro každé silo, připojení plnicího potrubí k silu, škrticí ventil (pinch valve), přípojku autocisterny k plnicímu potrubí, snímač maximální hladiny, diferenční tlakový spínač nebo elektronický snímač tlaku, manometr filtru odvětrání sila, přetlakový a podtlakový pojistný ventil a akustickou signalizaci.

Funkce

Bezpečnostní systém sil KCS je určen pro sila plněná práškovými nebo granulovanými materiály z autocisteren.

K poškození sila nebo jeho příslušenství dochází nejčastěji právě během plnění z autocisterny, zejména v důsledku rizika přeplnění sila nebo nadměrného nárůstu tlaku.

Systém KCS, dodávaný jako sada jednotlivých komponentů, zabraňuje přeplnění i nadměrnému přetlaku, čímž chrání silo, odvětrávací filtr a další příslušenství před poškozením a současně snižuje riziko úniku prachu do okolního prostředí.

Vlastnosti

• Současné monitorování až 32 sil
• Přehled událostí systému
• Automatické spouštění a zastavování čištění filtru
• Elektronický snímač tlaku signalizuje, kdy může být nutná kontrola nebo údržba filtru
• Monitorování vnitřního tlaku každého sila
• Signalizace maximální hladiny
• Kontrola přítomnosti stlačeného vzduchu pro odvětrávací filtr (při použití filtru s pneumatickým čištěním) a škrticí ventil (pinch valve)

Výhody

• Chrání obsluhu před nebezpečím a silo i jeho příslušenství před poškozením
• Snižuje riziko úniku prachu a znečištění ovzduší
• Eliminuje riziko naplnění nesprávného sila

Volitelné příslušenství / komponenty

• Centrální řídicí panel
• Samostatný napájecí rozvaděč
• Manometr
• Přetlakový a podtlakový pojistný ventil VCP
• Akustická signalizace
• Přípojka autocisterny
• Odvětrávací filtr sila
• Tlakový spínač / diferenční tlakoměr
• Připojovací nátrubek pro tlakový spínač / tlakoměr
• Snímač hladiny
• Škrticí ventil (pinch valve) včetně pneumatického ovládacího panelu

Funkce KCS sytému:

Porucha prachového filtru:

Porucha prachového filtru a snímače tlaku:

Podtlak díky vzniku klenby a špatného vyprazdňování sila:
