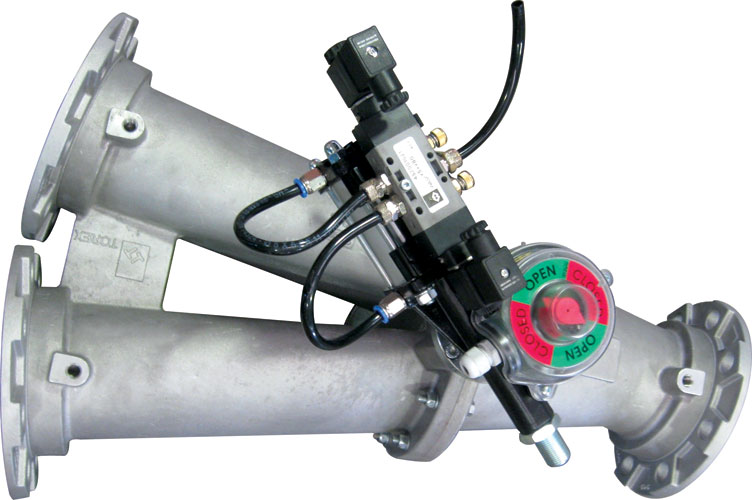

VAB - třícestné ventily do pneudopravy

Rozdělovací klapka VAB využívá otočnou klapku k přesměrování toku materiálu z jednoho potrubí do druhého.

Rozdělovací klapky VAB se instalují do potrubních systémů pneumatické dopravy, kde je požadováno přepínání toku materiálu mezi různými výrobními linkami.

Funkce

Dvoucestná rozdělovací klapka VAB je navržena pro použití v systémech pneumatické dopravy, kde zajišťuje přesměrování práškových, peletovaných nebo granulovaných materiálů z jednoho výstupního místa do druhého při minimální tlakové ztrátě a vysoké účinnosti těsnění.

Vlastnosti

• Těleso z lité hliníkové slitiny
• Různé typy pohonů s různým napájecím napětím
• K dispozici provedení z litého hliníku nebo poniklované provedení
• Těsnění pohyblivé klapky:
• EPDM – bílé, certifikované pro styk s potravinami, antistatické
• Kovová část – nerezová ocel 304
• Provozní teplota: −20 až +80 °C
• Provozní tlak: max. 2,0 bar / min. −0,3 bar
• Průměr: 50–200 mm (2–8")

Výhody

• Snadné použití pro rozdělování i slučování toku materiálu
• Malý úhel odbočení pouze 22,5°
• Nízká tlaková ztráta díky plynulému přechodu mezi potrubími
• Hladký vnitřní povrch bez mrtvých zón
• Modulární konstrukce a snadná údržba díky malému počtu komponentů
• Nízká hmotnost a kompaktní rozměry

Volitelné příslušenství / provedení

• Provedení s certifikací ATEX
• Dva typy připojovacích přírub: TOREX nebo DIN
